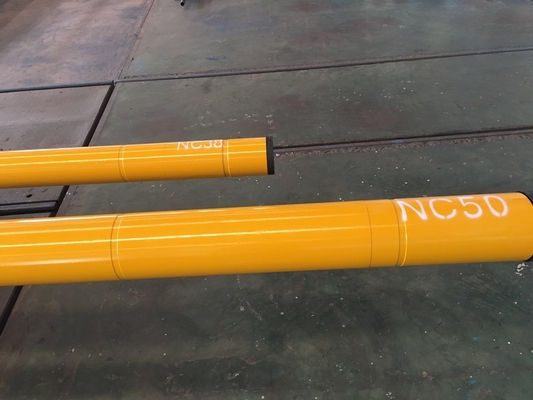

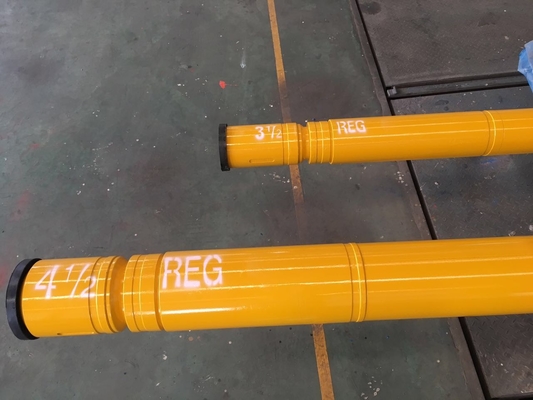

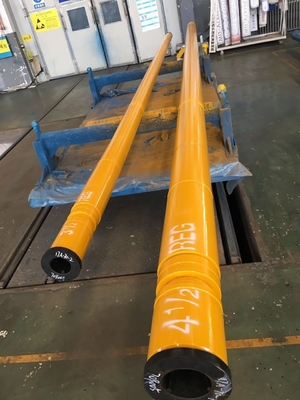

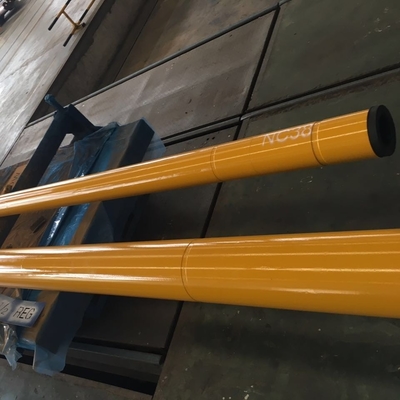

Οριζόντια κατευθυντική διάτρηση 127mm Κάτω τρύπα 5 σταδίων μηχανή λάσπης με την κάμψη αποτυπώσεων
Κάτω τρύπα η μηχανή αποτελείται από πέντε συνελεύσεις της βαλβίδας ρουλεμάν, τμημάτων δύναμης, συζεύξεων, αντι-πτώσης και παράκαμψης. Η αρχή εργασίας Κάτω τρύπα της μηχανής λάσπης είναι να μετατραπεί η υγρή ενέργεια πίεσης στη μηχανική ενέργεια μέσω του ρευστού διατρήσεων ως δύναμη. Είναι ένα ογκομετρικό Κάτω τρύπα εργαλείο διατρήσεων δύναμης. Κατά τη διάρκεια των διαδικασιών διάτρυσης, η λάσπη αντλείται έξω από την αντλία λάσπης και διατρέχει στη μηχανή της βαλβίδας παράκαμψης, διαμορφώνοντας μια ορισμένη διαφορά πίεσης μεταξύ του κολπίσκου και της εξόδου της μηχανής, ώστε να ωθηθεί ο στροφέας για να περιστραφεί γύρω από τον άξονα του στάτη. Οι καρδάνειοι άξονες και οι άξονες κίνησης διαβιβάζουν την περιστροφικές ταχύτητα και τη ροπή στο τρυπάνι.
Η επιχείρησή μας αναβάθμισε την τεχνολογία κατασκευής της στη μονάδα ξεμπλοκαρίσματος για τέσσερις φορές με την αυστηρή διαδικασία και λογικότερες δομές, βελτίωσε τις λειτουργίες της και το κατέστησε ευκολότερο να λειτουργήσει.
Χαρακτηριστικά γνωρίσματα της λάδι-σφραγισμένης Down-hole άξονων μετάδοσης μηχανής
Το εργασιακό περιβάλλον του ρουλεμάν ώθησης και του ακτινωτού ρουλεμάν βελτιώνεται, και ο χρόνος απασχόλησης down-hole της μηχανής κατά τη διάρκεια ενός ενιαίου ταξιδιού αυξάνεται.
Χαρακτηριστικά γνωρίσματα της υψηλής θερμοκρασίας ανθεκτικής Down-hole μηχανής
Ο στάτης είναι εξοπλισμένος με το υψηλής θερμοκρασίας ανθεκτικό λάστιχο ανώτερης ποιότητας, το οποίο επιτρέπει down-hole στη μηχανή για να αποδώσει σταθερά για πολύ καιρό κάτω από την τρύπα όπου η θερμοκρασία φθάνει ακόμη και σε 150°C and180°C.
| 钻具型号 | 5LZ120×7.0 (Ⅱ) | 5LZ120×7.0-4.5 | 5LZ120×7.0V | 7LZ120×7.0-2.9 | ||
| Πρότυπο | 4755635 | 4755645 | 4755650 | 4757829 | ||
| 适合井眼 | 5 7/8–7 7/8 149.2-200 | 5 7/8–7 7/8 149.2-200 | 5 7/8–7 7/8 149.2-200 | 5 7/8–7 7/8 149.2-200 | 5 7/8–7 7/8 149.2-200 | |
| Μέγεθος κομματιών | χιλ. | |||||
| 外径 | 4 3/4 122 | 4 3/4 122 | 4 3/4 122 | 4 3/4 122 | 4 3/4 122 | |
| OD | χιλ. | |||||
| 可调角度 ABH | ° | 0-3 | 0-3 | 0-3 | 0-3 | 0-3 |
| 马达头数 λοβός | 5:06 | 5:06 | 5:06 | 7:08 | 7:08 | |
| 马达级数 στάδια | 3.5 | 4.5 | 5 | 2.2 | 2.9 | |
| 马达压降 | MPA | 3.5 508 | 4.5 653 | 5.0 725 | 2.2 319 | 2.9 |
| Πίεση | PSI | 421 | ||||
| 流量范围 ποσοστό ροής | L/s | 9-13-16 143-206-254 | 10-14-18 159-222-285 | 9-13-16 143-206-254 | 10-15-19 159-238-301 | 10-15-19 |
| GPM | 159-238-301 | |||||
| 每转排量 | L/r | 4.0 0,95 | 4.8 0,8 | 4.0 0,95 | 7.6 0,5 | 12.59 |
| Ροή ανά επανάσταση | r/gal | 0,3 | ||||
| 钻头转速 | περιστροφή/λεπτό | 136-197-243 | 126-176-227 | 136-197-243 | 80-118-150 | 48-72-91 |
| Ταχύτητα κομματιών | ||||||
| 工作扭矩 | Ν·μ | 1700 1255 | 2560 1890 | 2280 1683 | 2020 1490 | 4650 |
| Ροπή | Πόδια-λίβρες | 3429 | ||||
| 最大扭矩 Max.torque | Ν·μ | 2550 1880 | 3840 2832 | 3420 2522 | 3030 2235 | 6970 |
| Πόδια-λίβρες | 5140 | |||||
| 输出功率 | KW | 25.2-44.8 33.8-60 | 34-91 53.6-96.5 | 36-64 48.2-85.8 | 17-47 22.8-63 | 23-44 |
| Δύναμη παραγωγής | HP | 30.8-59 | ||||
| 推荐钻压 | KN | 30 6600 | 40 8800 | 40 8800 | 30 6600 | 40 |
| Βάρος στο κομμάτι | λίβρα | 8800 | ||||
| 最大钻压 μέγιστο βάρος στο κομμάτι | KN λίβρα | 60 13200 | 60 13200 | 60 13200 | 60 13200 | 60 |
| 13200 | ||||||
| 连接螺纹 σύνδεση (ΚΑΝΟΝΙΣΜΟΣ) | Ανώτερος (κιβώτιο) | 3 1/2 | 3 1/2 | 3 1/2 | 3 1/2 | 3 1/2 |
| Χαμηλότερος (κιβώτιο) | 3 1/2 | 3 1/2 | 3 1/2 | 3 1/2 | ||
Συσκευασία: Τυποποιημένη συσκευασία εξαγωγής για Κάτω τρύπα τη μηχανή λάσπης
Παράδοση: Κανονικά 10-15 ημέρες μετά από την προηγμένη πληρωμή σας.
Η Co. βιομηχανίας Glorytek (Πεκίνο), ΕΠΕ είναι επαγγελματικοί κατασκευαστής και προμηθευτής της διάτρυσης των εργαλείων εξοπλισμού και διατρήσεων με πάνω από 20 έτη εμπειρίας. Υποστηριζόμαστε και βοηθιόμαστε από την ιδιαίτερα πεπειραμένη ομάδα και τους μηχανικούς Ε&Α που επιτρέπουν σε μας για να συμπληρώσουν όλα τα ορισμένα προγράμματα επιτυχώς σύμφωνα με τις απαιτήσεις των πελατών.
Οι κατάλληλες διαδικασίες και η αφιερωμένη συντήρηση είναι η βάση τη λειτουργία εξοπλισμού καλά. Με την αναφορά του εγχειριδίου λειτουργίας και της κατοχής των αρχών εργασίας του, θα βοηθήσει να διευκολύνει την ένταση εργασίας και να βελτιώσει την αποδοτικότητα παραγωγής.
Ακολουθούμε αυστηρά ISO9001: 2000 ποιοτικό σύστημα ελέγχου. Για να προχωρήσετε αυστηρά σύμφωνα με τις διαδικασίες κατασκευής και την επανόρθωση βελτιώστε βλάπτει ενεργά είναι οι τιμές πυρήνων μας για την ύπαρξη αρμόδιος για τα προϊόντα και πλήρης σεβασμού για τις ζωές.
Οι ευχαριστίες για το χρόνο σας επίσκεψης μας κατασκευασμένος στην Κίνα, εάν έχετε περαιτέρω ερωτήσεις και ανάγκες, παρακαλώ ευγενικά μας ενημερώνουν από την έρευνα on-line ή μας έρχονται σε επαφή με κοντά κάτω από τις πληροφορίες.
