Κάμψη 120mm αποτυπώσεων Κάτω τρύπα 5 σταδίων μηχανή λάσπης για την οριζόντια κατευθυντική διάτρηση
Κάτω τρύπα η μηχανή αποτελείται από πέντε συνελεύσεις της βαλβίδας ρουλεμάν, τμημάτων δύναμης, συζεύξεων, αντι-πτώσης και παράκαμψης.
Η συνέλευση βαλβίδων παράκαμψης αποτελείται από το σώμα βαλβίδων, πυρήνας βαλβίδων, μανίκι βαλβίδων, άνοιξη, πιάτο κόσκινων, σφραγίδες και circlip.
Η συνέλευση αντι-πτώσης αποτελείται από το υποβρύχιο αντι-πτώσης, τη βίδα αντι-πτώσης και τη ράβδο αντι-πτώσης
Η λειτουργία της συνέλευσης συζεύξεων της σύζευξης είναι να μετατραπεί η πλανητική κίνηση στη σταθερή σταθερή περιστροφή του τμήματος δύναμης, για να διαβιβάσει τη ροπή και την ταχύτητα από τη μηχανή στο τμήμα δύναμης, αλλά μερικές είναι εύκαμπτες συζεύξεις.

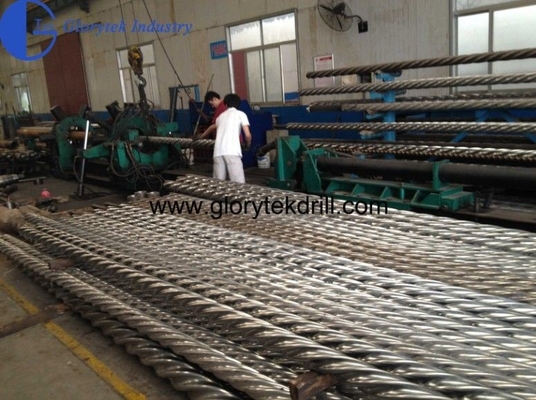

Η συνέλευση τμημάτων δύναμης αποτελείται από το στάτη και το στροφέα. Ο στάτης γίνεται με τη συμπίεση του λαστιχένιου μανικιού στον τοίχο του σωλήνα χάλυβα. Διαμορφώνει τη σπειροειδή δομή με μια ορισμένη γεωμετρική παράμετρο. Ο στροφέας είναι μια καλυμμένη χρώμιο ράβδος βιδών.
Η συνέλευση ρουλεμάν πρόκειται να διαβιβάσει την περιστροφική δυναμική δύναμη μηχανών επάνω στο κομμάτι, μεταξύ για να αντισταθεί την αξονική δύναμη και το ακτινωτό φορτίο από το βάρος διάτρυσης.
Χαρακτηριστικά γνωρίσματα της καμμμένης διευθετήσιμης Down-hole γωνίας μηχανής

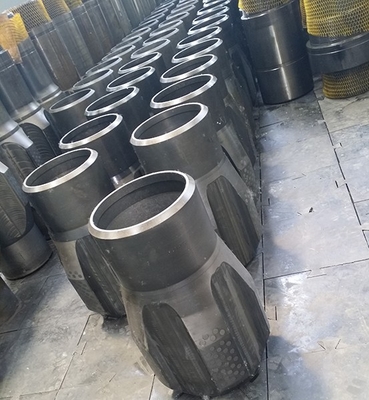

Η γωνία κάμψεων down-hole της μηχανής μπορεί να ρυθμιστεί στην πηγή. Τους σταθεροποιητές των διαφορετικών μορφών και των μεγεθών μπορούν να αλλάξουν σύμφωνα με τις διαφορετικές απαιτήσεις.
Χαρακτηριστικά γνωρίσματα της κοντινής Down-hole κομματιών μηχανής
Το σημείο μέτρου της οργάνου μέτρησης εγκαθίσταται Κάτω τρύπα στη μηχανή, η οποία είναι κοντινότερη στο κομμάτι διατρήσεων. Η διαδρομή τρυπανιών είναι ακριβέστερη και αξιόπιστη.
| 钻具型号 | 5LZ120×7.0 (Ⅱ) | 5LZ120×7.0-4.5 | 5LZ120×7.0V | 7LZ120×7.0-2.9 | ||
| Πρότυπο | 4755635 | 4755645 | 4755650 | 4757829 | ||
| 适合井眼 | 5 7/8–7 7/8 149.2-200 | 5 7/8–7 7/8 149.2-200 | 5 7/8–7 7/8 149.2-200 | 5 7/8–7 7/8 149.2-200 | 5 7/8–7 7/8 149.2-200 | |
| Μέγεθος κομματιών | χιλ. | |||||
| 外径 | 4 3/4 122 | 4 3/4 122 | 4 3/4 122 | 4 3/4 122 | 4 3/4 122 | |
| OD | χιλ. | |||||
| 可调角度 ABH | ° | 0-3 | 0-3 | 0-3 | 0-3 | 0-3 |
| 马达头数 λοβός | 5:06 | 5:06 | 5:06 | 7:08 | 7:08 | |
| 马达级数 στάδια | 3.5 | 4.5 | 5 | 2.2 | 2.9 | |
| 马达压降 | MPA | 3.5 508 | 4.5 653 | 5.0 725 | 2.2 319 | 2.9 |
| Πίεση | PSI | 421 | ||||
| 流量范围 ποσοστό ροής | L/s | 9-13-16 143-206-254 | 10-14-18 159-222-285 | 9-13-16 143-206-254 | 10-15-19 159-238-301 | 10-15-19 |
| GPM | 159-238-301 | |||||
| 每转排量 | L/r | 4.0 0,95 | 4.8 0,8 | 4.0 0,95 | 7.6 0,5 | 12.59 |
| Ροή ανά επανάσταση | r/gal | 0,3 | ||||
| 钻头转速 | περιστροφή/λεπτό | 136-197-243 | 126-176-227 | 136-197-243 | 80-118-150 | 48-72-91 |
| Ταχύτητα κομματιών | ||||||
| 工作扭矩 | Ν·μ | 1700 1255 | 2560 1890 | 2280 1683 | 2020 1490 | 4650 |
| Ροπή | Πόδια-λίβρες | 3429 | ||||
| 最大扭矩 Max.torque | Ν·μ | 2550 1880 | 3840 2832 | 3420 2522 | 3030 2235 | 6970 |
| Πόδια-λίβρες | 5140 | |||||
| 输出功率 | KW | 25.2-44.8 33.8-60 | 34-91 53.6-96.5 | 36-64 48.2-85.8 | 17-47 22.8-63 | 23-44 |
| Δύναμη παραγωγής | HP | 30.8-59 | ||||
| 推荐钻压 | KN | 30 6600 | 40 8800 | 40 8800 | 30 6600 | 40 |
| Βάρος στο κομμάτι | λίβρα | 8800 | ||||
| 最大钻压 μέγιστο βάρος στο κομμάτι | KN λίβρα | 60 13200 | 60 13200 | 60 13200 | 60 13200 | 60 |
| 13200 | ||||||
| 连接螺纹 σύνδεση (ΚΑΝΟΝΙΣΜΟΣ) | Ανώτερος (κιβώτιο) | 3 1/2 | 3 1/2 | 3 1/2 | 3 1/2 | 3 1/2 |
| Χαμηλότερος (κιβώτιο) | 3 1/2 | 3 1/2 | 3 1/2 | 3 1/2 | ||

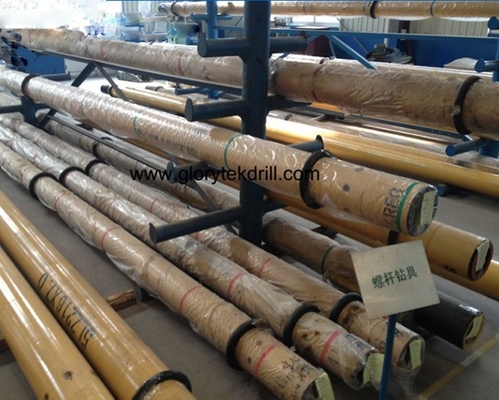

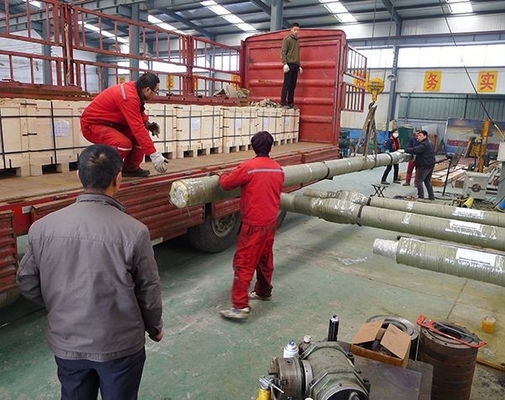

Συσκευασία: Τυποποιημένη συσκευασία εξαγωγής για Κάτω τρύπα τη μηχανή λάσπης
Παράδοση: Κανονικά 10-15 ημέρες μετά από την προηγμένη πληρωμή σας.
Η Co. βιομηχανίας Glorytek (Πεκίνο), ΕΠΕ είναι επαγγελματικοί κατασκευαστής και προμηθευτής της διάτρυσης των εργαλείων εξοπλισμού και διατρήσεων με πάνω από 20 έτη εμπειρίας. Υποστηριζόμαστε και βοηθιόμαστε από την ιδιαίτερα πεπειραμένη ομάδα και τους μηχανικούς Ε&Α που επιτρέπουν σε μας για να συμπληρώσουν όλα τα ορισμένα προγράμματα επιτυχώς σύμφωνα με τις απαιτήσεις των πελατών.
Το εργοστάσιό μας καλύπτει έναν τομέα 250.000 τετραγωνικού μέτρου, η περιοχή κατασκευής είναι περίπου 150.000 τετραγωνικό μέτρο, που έχει την κατεργασία των μηχανημάτων, CNC το κέντρο επεξεργασίας, τη μηχανή συγκόλλησης τριβής, τον εξοπλισμό δοκιμής κ.λπ. άνω των 200 συνόλων και περισσότερων από 600 υπαλλήλων. Τα προϊόντα μας έχουν εξαχθεί περισσότερες από 60 χώρες σε όλο τον κόσμο.
Οι ευχαριστίες για το χρόνο σας επίσκεψης μας κατασκευασμένος στην Κίνα, εάν έχετε περαιτέρω ερωτήσεις και ανάγκες, παρακαλώ ευγενικά μας ενημερώνουν από την έρευνα on-line ή μας έρχονται σε επαφή με κοντά κάτω από τις πληροφορίες.
