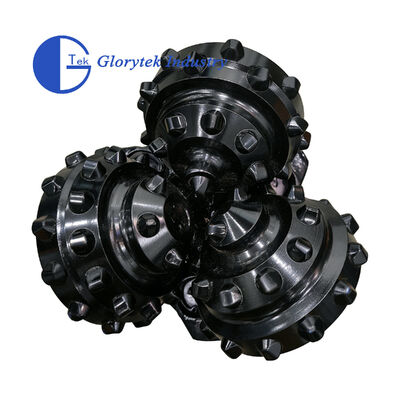

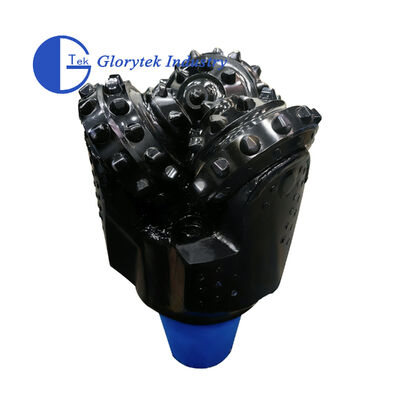

TCI Δόντια Τρυπανιού Πέτρας Τρικωνικού
1. Περιγραφή:
Το τρυπάνι κυλίνδρου είναι ένα ευρέως χρησιμοποιούμενο τρυπάνι γεώτρησης.
Όταν το τρυπάνι κυλίνδρου λειτουργεί, τα δόντια κοπής έρχονται σε επαφή εναλλάξ με τον πυθμένα της γεώτρησης, η ροπή θραύσης πετρωμάτων είναι μικρή, η περιοχή επαφής μεταξύ των δοντιών κοπής και του πυθμένα της γεώτρησης είναι μικρή, η ειδική πίεση είναι υψηλή.
Είναι εύκολο να διεισδύσει στο σχηματισμό. το συνολικό μήκος της ακμής εργασίας είναι μεγάλο, επομένως η φθορά μειώνεται σχετικά. Το τρυπάνι κυλίνδρου μπορεί να προσαρμοστεί σε διάφορους σχηματισμούς από μαλακούς έως σκληρούς.
2. Δομικά χαρακτηριστικά:
Το τρυπάνι ένθετου είναι ένα ρουλεμάν ολίσθησης ή κύλισης με σφράγιση αποθήκευσης λαδιού, τρυπάνι τριών κώνων τύπου jet, βελτιστοποιημένος σχεδιασμός, λογική διάταξη δοντιών, διαφορετικά σχήματα δοντιών και ύψη δοντιών σχεδιασμένα για διάφορους σχηματισμούς πετρωμάτων.
Καλή απόδοση προστασίας διαμέτρου, σύστημα ρουλεμάν ενσωματωμένο με κράμα κατά της τριβής και επιχρυσωμένο, επεξεργασία ακριβείας, αντι-δάγκωμα, υψηλή ικανότητα φόρτισης, μεγάλη διάρκεια ζωής. Ευρέως χρησιμοποιούμενο στην εκμετάλλευση πετρελαίου και φυσικού αερίου και στη γεωλογική γεώτρηση, μπορεί να επιτύχει υψηλή απόδοση γεώτρησης.
Το τρυπάνι ένθετου υιοθετεί δόντια καρβιδίου υψηλής αντοχής, βελτιστοποιημένο σχεδιασμό του αριθμού σειράς δοντιών, αριθμού δοντιών, ύψους δοντιών και σχήματος δοντιών κράματος, αξιοποιώντας πλήρως την ικανότητα κοπής του τρυπανιού ένθετου.
3. Συνιστώμενη παράμετρος γεώτρησης:
| IADC WOB (KN/mm) |
RPM (r/min) |
Εφαρμόσιμο |
Σχηματισμοί |
| 417/437/447/415/435 |
0.35~0.9 |
150~70 |
Πολύ μαλακοί σχηματισμοί με χαμηλή θλιπτική αντοχή και υψηλή γεωτρησιμότητα, όπως άργιλος, σχιστόλιθος, κιμωλία, γύψος, αλάτι, μαλακός ασβεστόλιθος, κ.λπ. |
| 517/527/515 |
0.35~1.0 |
140~60 |
Μαλακοί σχηματισμοί με χαμηλή θλιπτική αντοχή και υψηλή γεωτρησιμότητα, όπως σχιστόλιθος, γύψος, αλάτι, μαλακός ασβεστόλιθος, κ.λπ. |
| 537/547/535 |
0.45~1.0 |
120~50 |
Μαλακοί έως μέτριοι σχηματισμοί με χαμηλή θλιπτική αντοχή, όπως μέτριος, μαλακός σχιστόλιθος, μέτριος μαλακός ασβεστόλιθος, μέτριος μαλακός ψαμμίτης, μέτριος σχηματισμός με σκληρότερες και λειαντικές ενδιάμεσες στρώσεις, κ.λπ. |
| 617/615 |
0.45~1.1 |
90~50 |
Μέτρια σκληροί σχηματισμοί με υψηλή θλιπτική αντοχή, όπως σκληρός σχιστόλιθος, ασβεστόλιθος, ψαμμίτης, δολομίτης. κ.λπ. |
| 637/635 |
0.5~1.2 |
80~40 |
Σκληροί σχηματισμοί με υψηλή θλιπτική αντοχή, όπως ψαμμίτης, ασβεστόλιθος, δολομίτης, σκληρός γύψος, μάρμαρο, κ.λπ. |
| Σημείωση: Τα ανώτατα όρια του WOB και των RPM στον παραπάνω πίνακα δεν πρέπει να χρησιμοποιούνται ταυτόχρονα. |
4. Προδιαγραφές:
| Μέγεθος |
6 1/2" |
| Κωδικός IADC |
637 |
| Σπείρωμα |
3 1/2REG |
| Διαστάσεις |
205*205*350(mm) |
| Τύπος δοντιών |
Τυπικός τύπος |
| Χαρακτηριστικό πίσω κώνου |
μονή σειρά |
| Σφραγισμένη προστασία |
Ενισχυμένος τύπος |
| Β.Β./Μ.Β.(KG) |
17/18 |
5. Πλεονέκτημα χαρακτηριστικών:
- Όταν το τρυπάνι κυλίνδρου λειτουργεί, τα δόντια κοπής έρχονται σε επαφή εναλλάξ με τον πυθμένα της γεώτρησης, η ροπή θραύσης πετρωμάτων είναι μικρή, η περιοχή επαφής μεταξύ των δοντιών κοπής και του πυθμένα της γεώτρησης είναι μικρή.
- Η ειδική πίεση είναι υψηλή και είναι εύκολο να κοπεί στον σχηματισμό.
- Το συνολικό μήκος της ακμής εργασίας είναι μεγάλο, επομένως η φθορά μειώνεται σχετικά.
- Το τρυπάνι κυλίνδρου μπορεί να προσαρμοστεί σε διάφορους σχηματισμούς από μαλακούς έως σκληρούς.
