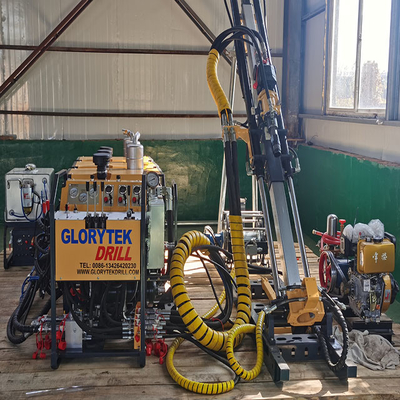

Μεταφορτωτή συσκευή γεωτρήσεων πυρήνα
|
Σχήμα
|
GL300E
|
GL500E
|
GL800E
|
|
Βαθμό γεώτρησης
|
|||
|
Β
|
320 μέτρα
|
580 μέτρα
|
800 μέτρα
|
|
N
|
220 μέτρα
|
380 μέτρα
|
600 μέτρα
|
|
H
|
80 μέτρα
|
180 μέτρα
|
260 μέτρα
|
|
Σημείωση: Το βάθος γεώτρησης βασίζεται στη θεωρητική τιμή και η ικανότητα ειδικού βάθους γεώτρησης καθορίζεται από τις πραγματικές συνθήκες εργασίας και τις μεθόδους διαδικασίας.
|
|||
|
Σύστημα ισχύος
|
|||
|
Μηχανή ντίζελ
|
V2410T X1
|
V2410T X2
|
V2410T X3
|
|
Δύναμη
|
41 kW
|
82 kW
|
123 kW
|
|
Ταχύτητα περιστροφής
|
3000 στροφές
|
3000 στροφές ανά λεπτό
|
3000 στροφές ανά λεπτό
|
|
Ηλεκτρικό σύστημα
|
12V
|
12V
|
12V
|
|
Υδραυλικό σύστημα
|
|||
|
Κεντρική αντλία
|
17MPa
|
21MPa
|
21MPa
|
|
Βοηθητική αντλία
|
15MPa
|
17MPa
|
17MPa
|
|
Υδραυλική ψύξη πετρελαίου
|
Ψύξη αέρα/ψύξη νερού
|
Ψύξη αέρα/ψύξη νερού
|
Ψύξη αέρα/ψύξη νερού
|
|
Σύστημα τροφοδοσίας
|
|||
|
Σκλήρυνση στο σίτισμα
|
1.8m
|
1.8m
|
1.8m
|
|
Δύναμη τροφοδοσίας
|
45kN
|
55kN
|
65kN
|
|
Δύναμη ανύψωσης
|
90kN
|
110kN
|
130kN
|
|
Γωνία γεώτρησης
|
45°-90°
|
45°-90°
|
45°-90°
|
|
Ταχύτητα ανύψωσης
|
114m/min
|
114m/min
|
114m/min
|
|
Διάστημα σωλήνα γεώτρησης
|
1.5m
|
1.5m
|
1.5m
|
|
Κεφαλή περιστροφής
|
|||
|
Δύναμη
|
Υδραυλικός κινητήρας
|
Υδραυλικός κινητήρας
|
Υδραυλικός κινητήρας
|
|
Οδήγηση
|
Οδηγός σπινδέλου
|
Οδηγός σπινδέλου
|
Οδηγός σπινδέλου
|
|
Δοκιμαστικό υλικό
|
114 χιλιοστά
|
114 χιλιοστά
|
114 χιλιοστά
|
|
Μέγιστη ταχύτητα περιστροφής
|
1200 στροφές ανά λεπτό
|
1200 στροφές ανά λεπτό
|
1200 στροφές ανά λεπτό
|
|
Μέγιστη ροπή
|
580Nm
|
680Nm
|
680Nm
|
|
Ασύρματος Winch
|
|||
|
Δυνατότητα σχοινιών σύρμας
|
500 μέτρα
|
800 μέτρα
|
800 μέτρα
|
|
Η Ανάκαμψη της Τεταγμένης
|
Άδειο τύμπανο σχοινιών: 10,4kN
|
Άδειο τύμπανο σχοινιών: 11.9kN
|
Άδειο τύμπανο σχοινιών: 11.9kN
|
|
Πλήρης τύμπανος σχοινιών: 4kN
|
Πλήρης τύμπανος σχοινιών: 5kN
|
Πλήρης τύμπανος σχοινιών: 5kN
|
|
|
Ταχύτητα ανύψωσης
|
90m/min
|
114m/min
|
114m/min
|
|
Κρεμάστρα σωλήνα τρυπών
|
|||
|
Μαξ. Ταυτότητα.
|
114 χιλιοστά
|
114 χιλιοστά
|
114 χιλιοστά
|
|
Δυνατότητα συμπίεσης
|
13000kg
|
13000kg
|
13000kg
|
|
Δοκιμαστικό υλικό
|
54-114 mm
|
54-114 mm
|
54-114 mm
|
|
Διάμετρος πυρήνα (O.D.)
|
36 mm-85 mm
|
36 mm-85 mm
|
36 mm-85 mm
|
|
Μονάδα αντλίας λάσπης (προαιρετική)
|
|||
|
Αντλία λάσπης
|
Αντλία υψηλής πίεσης με εμβόλιο
|
Αντλία υψηλής πίεσης με εμβόλιο
|
Αντλία υψηλής πίεσης με εμβόλιο
|
|
Τύπος οχήματος
|
Ανεξάρτητη οδήγηση
|
Ανεξάρτητη οδήγηση
|
Ανεξάρτητη οδήγηση
|
|
Η ροή και η πίεση
|
100Lpm, 20bar
|
120Lpm, 40bar
|
120Lpm, 40bar
|
|
Μονάδα τροφοδοσίας νερού (προαιρετική)
|
|||
|
Αντλία τροφοδοσίας νερού
|
Αντλία υψηλής πίεσης με εμβόλιο
|
Αντλία υψηλής πίεσης με εμβόλιο
|
Αντλία υψηλής πίεσης με εμβόλιο
|
|
Φόρμα οδήγησης
|
Μηχανή ντίζελ (7,3 kW)
|
Μηχανή ντίζελ (7,3 kW)
|
Μηχανή ντίζελ (7,3 kW)
|
|
Η ροή και η πίεση
|
100Lpm, 70bar
|
100Lpm, 70bar
|
100Lpm, 70bar
|
|
Βάρος της συσκευής γεώτρησης
|
|||
|
Μονάδα ισχύος
|
180 kg *1
|
180kg *2
|
180 kg *3
|
|
Μονάδα Επιχείρησης
|
120 κιλά
|
120 κιλά
|
120 κιλά
|
|
Μονάδα δεξαμενής πετρελαίου ((πλήρες φορτίο)
|
120 κιλά
|
130 κιλά
|
130 κιλά
|
|
Μονάδα αντλίας λάσπης (προαιρετική)
|
50 κιλά
|
50 κιλά
|
50 κιλά
|
|
Εργασιακό βάρος (περίπου)
|
1040 κιλά
|
1200 κιλά
|
1200 κιλά
|
|
Μαξ. Μάζεψε μέρος QTY
|
10
|
12
|
12
|
