GLKD-1 Πλήρης υδραυλική υπόγεια μονάδα γεώτρησης πυρήνα
Περιγραφή
Το GLKD-1 Full Hydraulic Underground Drilling Rig είναι ένα συμπαγές αλλά ισχυρό εξοπλισμό γεώτρησης που έχει σχεδιαστεί για υπόγειες επιχειρήσεις γεώτρησης.Με εύρος περιστροφικών ταχυτήτων σπινδέλου 280-900r/min και ροπή 735NmΗ εξέδρα είναι εξοπλισμένη με ισχυρή αξιωτική ώθηση (> 32KNa) και αξιωτική έλξη (> 40KNa),το οποίο του επιτρέπει να χειρίζεται δύσκολες εργασίες γεώτρησης.
Ενεργώντας σε πίεση λειτουργίας υδραυλικού συστήματος 20MPa (μέγιστη πίεση 25MPa), η εξέδρα παρέχει αξιόπιστες και σταθερές επιδόσεις.Διαθέτει στροφή κεφαλής ισχύος 1600 mm και ρυθμιζόμενες γωνίες γεώτρησης (0°-90° για την επιφανειακή γεώτρηση και 0°-360° για την υπόγεια γεώτρηση και γωνίες αζιμούθ).
Η μηχανή, που τροφοδοτείται από κινητήρα 45 kW με ταχύτητα περιστροφής 1480 στροφών ανά λεπτό, προσφέρει αποτελεσματικές και αξιόπιστες εργασίες γεώτρησης.Η μονάδα ισχύος και ο πίνακας ελέγχου εξασφαλίζουν άνετη λειτουργία και ζυγίζουν 805kg και 80kg αντίστοιχα.
Η εξέδρα GLKD-1 υποστηρίζει διάφορα μεγέθη τρυπών και ράβδων, προσαρμόζοντας διαφορετικές απαιτήσεις γεώτρησης.παρέχει μια αποτελεσματική και αξιόπιστη λύση για τα υπόγεια έργα γεώτρησης.
Τεχνική ημερομηνία
| Στρίβας Ταχύτητα περιστροφής | 280-900r/min | Τόκ του σπινδέλου | 735Nm |
| Δύναμη ώθησης στον άξονα | > 32KNa | Δύναμη έλξης άξονου | > 40KNa |
| Εργασιακή πίεση υδραυλικού συστήματος | 20MPa | Μέγιστη πίεση | 25MPa |
| Μέγιστη πίεση στην κύρια αντλία | 31.5MPa | Μέγιστη πίεση βοηθητικής αντλίας | 25MPa |
| Δυναμικό κτύπημα κεφαλής | 1600 χιλιοστά | Γωνία γεωτρήσεις επιφάνειας | 0°-90° |
| Γωνία γεωτρήσεις υπόγεια | 0°-360° | Γωνία αζιμούθ | 0°-360° |
| Δύναμη κινητήρα | 45 kW | Ταχύτητα περιστροφής του κινητήρα | 1480 στροφές ανά λεπτό |
| Σώμα μηχανής/μέγεθος | 2620*600*750mm | Βάρος | 1335 κιλά |
| Μονάδα ισχύος | 1770*1000*1420mm | Βάρος | 805 κιλά |
| Πίνακας ελέγχου | 700*400*1100 χιλιοστά | Βάρος | 80 κιλά |
GLKD-1 Πλήρης υδραυλική υπόγεια γεωτρική μονάδα γεωτρήσεων
| Λίγο υπερβολική δόση. | Δορυφορική ράβδος O.D. ((mm) | Υλικό ράβδου | Προς τα κάτω | Οριζόντια | Πάνω |
| 75 ((NQ) | 69.9x4.8 | XZ850 | 300 | 250 | 150 |
| 59 ((BQ) | 55.6*4.8 | XZ850 | 400 | 350 | 250 |
| 47 ((AQ) | 44.5*4.8 | R780 | 500 | 450 | 350 |
| Σημείωση: Τα ανωτέρω δεδομένα βάθους γεώτρησης είναι μόνο για αναφορά. | |||||

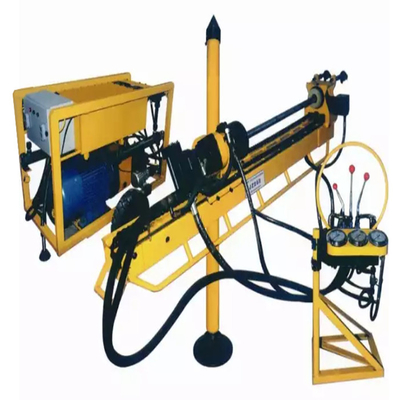

Εικόνα προϊόντος
