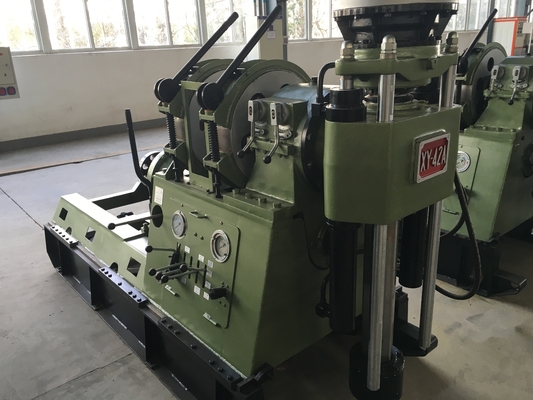

XY-series Deep Well Crawler Type Wireline Coring Exploration Drilling Rigs for Deep Rock Sampling
ΣΧΕΤΙΚΑ ΜΕ ΤΗ σειρά XY ΓΕΩΡΓΙΝΑ ΓΕΩΡ:

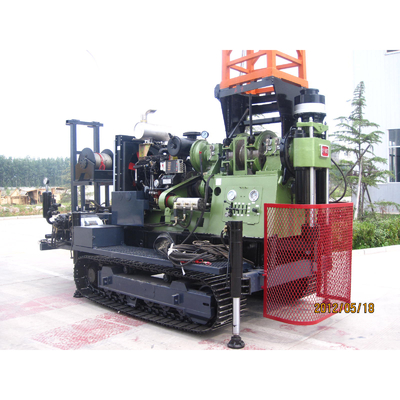

Τα μοντέλα των εξέδρων γεώτρησης τύπου ερπυστριοφόρου XY-4TL/XY-42TL/XY-44TL/XY-5TL/XY-6TL/XY-6BTL είναι νέοι τύποι γεώτρησης, οι οποίοι αναπτύσσονται με βάση την πολυετή εμπειρία μας στην κατασκευή εξέδρες για την κάλυψη των αναγκών πολλαπλών τεχνικών τρυπανιών, κυρίως τρυπανιών με κομματάκια διαμαντιού.Μπορούν επίσης να χρησιμοποιηθούν στους τομείς της μηχανικής γεωλογικής και υδρογεωλογικής εξερεύνησης, πηγάδιων νερού και πασσάλων μεγάλης διαμέτρου.
Τεχνική παράμετρος:
| Μοντέλο | XY-4TL | XY-42TL | XY-44TL | XY-5TL | XY-6TL | XY-6BTL | |
| Βάθος διάτρησης | 700-1000μ | 700-1100μ | 700-1400μ | 900-1800μ | 1000-2100μ | 1200-2400μ | |
| Γωνία τρυπανιού | 45-90° | 45-90° | 45-90° | 90° | 90° | 90° | |
| Ταχύτητα ατράκτου | Θετικός | 101.187.267, 388.311.574 819.1191 σ.α.λ |
82.151.215, 313.251.463, 661.961 σ.α.λ |
83.152.217, 316,254,468, 667.970 σ.α.λ |
96.170.244, 284.357.471, 678.994 σαλ |
92,162,244, 284.357.471.678.994 σ.α.λ |
96.178.253, 369,268,494, 705.1025 σ.α.λ |
| Αρνητικός | 83.251 σ.α.λ | 67.205 σ.α.λ | 67.206 σ.α.λ | 84.293 σ.α.λ | 85.234 σ.α.λ | 78.248 σ.α.λ | |
| Μέγιστη.Ταχύτητα ατράκτου | 2640Ν.μ | 3200Ν.μ | 3200Ν.μ | 5500Ν.μ | 7800Ν.μ | 7800Ν.μ | |
| Εγκεφαλικό επεισόδιο τροφοδοσίας ατράκτου | 600 χλστ | 600 χλστ | 600 χλστ | 600 χλστ | 720 χλστ | 720 χλστ | |
| Διάμετρος συγκράτησης άξονα | 68 χιλιοστά | 93 χιλιοστά | 93 χιλιοστά | 93 χιλιοστά | 93 χιλιοστά | 118 χλστ | |
| Μέγιστη ανυψωτική ικανότητα του άξονα | 80kN | 80kN | 120 kN | 135kN | 200kN | 200kN | |
| Μέγιστη.Δύναμη πίεσης του άξονα | 60kN | 60kN | 90kN | 100kN | 150kN | 150kN | |
| Διάμετρος σύρματος από χάλυβα | 16 χιλιοστά | 16 χιλιοστά | 17,5 χλστ | 18,5 χλστ | 21,5 χλστ | 21,5 χλστ | |
| Χωρητικότητα τυμπάνου περιέλιξης | 90μ | 90μ | 110μ | 120μ | 120μ | 120μ | |
| Μέγιστη Ανυψωτική Δύναμη | 30kN | 30kN | 45kN | 60kN | 85kN | 85kN | |
| Ύψος πύργου τρυπανιού | 10μ | 10μ | 10μ | 12μ | 12μ | 12μ | |
| Μονάδα ισχύος (κινητήρας ντίζελ) | 74KW/2200r/min | 82KW/2200r/min | 97KW/2200r/min | 132KW/2200r/min | 132KW/2200r/min | 132KW/2200r/min | |
| Αντλία Λάσπης | 160 λίτρα/λεπτό | 160 λίτρα/λεπτό | 250 λίτρα/λεπτό | 250 λίτρα/λεπτό | 320 λίτρα/λεπτό | 320 λίτρα/λεπτό | |
| Μίξερ (προαιρετικό) | Υ2-16-0 | Υ2-16-0 | Υ2-16-0 | Υ2-16-0 | Υ2-16-0 | Υ2-16-0 | |
| Βοηθητικό ανυψωτικό | 12kN | 12kN | 12kN | 12kN | 15kN | 15kN | |
| Μέγιστο φορτίο ιστού | 100kN | 100kN | 100kN | 200kN | 200kN | 200kN | |
| Ταχύτητα κίνησης | 1,5 χλμ/ώρα | 1,5 χλμ/ώρα | 1,5 χλμ/ώρα | 1,5 χλμ/ώρα | 1,5 χλμ/ώρα | 1,5 χλμ/ώρα | |
| Αναρριχητική ικανότητα | 30° | 30° | 30° | 30° | 30° | 30° | |
| Διαστάσεις | 4785*2220*10524 χλστ | 4785*2220*10524 χλστ | 4785*2220*10524 χλστ | 6186*2220*12000 χλστ | 6186*2220*12000 χλστ | 6186*2220*12000 χλστ | |
| Βάρος | 9,3 τόνοι | 9,6 τόνοι | 10t | 13,5 τόνοι | 14t | 14,6 τόνοι | |
